Was sind die häufigsten Arten und Hauptfunktionen von Schiffsschäkeln?

Übersicht über Marine-Rigging-Schäkel
Schäkel für Marine-Takelage sind weit verbreitete Steckverbinder im Schiffbau, in der Offshore-Technik, im Hafenbetrieb und bei anderen Hebe- und Schleppvorgängen schwerer Lasten. Sie werden hauptsächlich für temporäre oder lösbare Verbindungen zwischen Drahtseilen, Ankerketten, Schlingen oder anderen Takelagen verwendet. Sie bestehen typischerweise aus einem Schäkelkörper, einem Stift und einer Befestigungsvorrichtung. Das Anschließen und Entfernen erfolgt durch Drehen oder Einstecken des Stifts. Da der Schiffsbetrieb häufig in feuchten, stark salzhaltigen und hochbelasteten Umgebungen stattfindet, müssen Schiffsschäkel nicht nur eine hohe Tragfähigkeit, sondern auch Korrosionsbeständigkeit und zuverlässige strukturelle Sicherheit aufweisen. Sie spielen in verschiedenen Szenarien eine wichtige Rolle, darunter beim Heben, Festmachen, Schleppen und Ankern von Schiffen.

Gängige Arten von Schiffsschäkeln
Schiffsschäkel können je nach Struktur, Verwendung und Anwendung in verschiedene Typen eingeteilt werden. Zu den gängigen Typen gehören Bügelschäkel, D-förmige Schäkel, Bolzenschäkel, Sicherheitsriegelschäkel und Wirbelschäkel. Diese Schäkel variieren in Form, Tragfähigkeit und Betriebsweise, um den unterschiedlichen betrieblichen Anforderungen gerecht zu werden. Bogenschäkel bieten beispielsweise eine größere Flexibilität beim Verbinden mehrerer Takelageteile, während D-förmige Schäkel besser für Hebe- oder Zugvorgänge mit unidirektionalen Lasten geeignet sind.

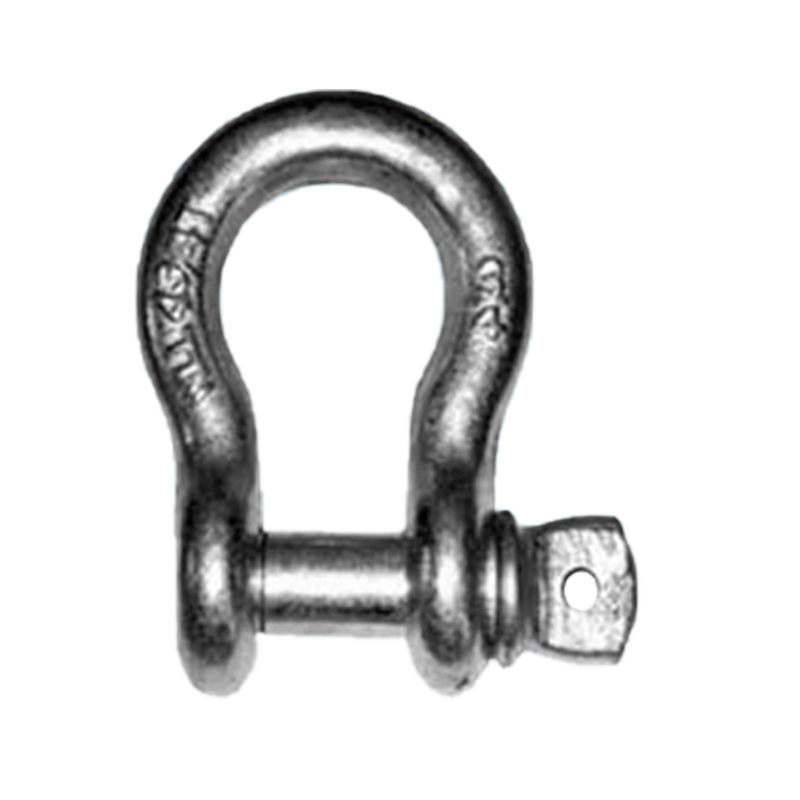

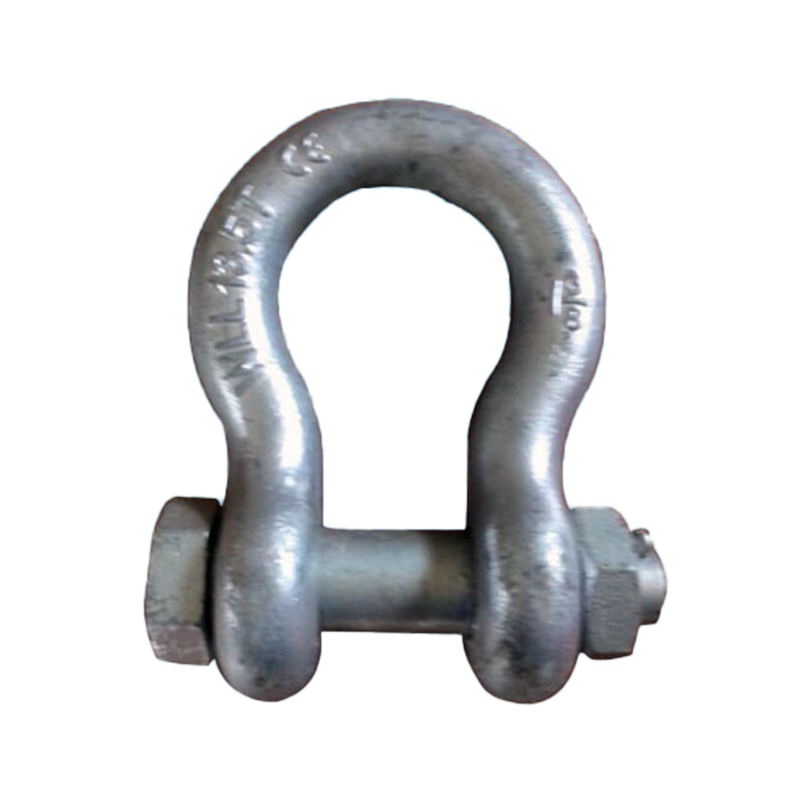

Bogenschäkel
Der Bügelschäkel verfügt über einen bogenförmigen oder nahezu bogenförmigen Körper mit einer breiteren Biegung, der die Verbindung mehrerer Takelageteile oder Drahtseile ermöglicht. Da die bogenförmige Struktur bei Belastung einen Teil der Belastung verteilt, bieten Bogenschäkel eine größere Stabilität bei multidirektionalen Belastungen und werden häufig beim Be- und Entladen von Schiffen oder beim Anlegen von Schiffen eingesetzt, bei denen mehrere Schlingen vorübergehend verbunden werden müssen. Der Stift kann entweder mit einem Gewindeschloss oder einem Riegel gesichert werden, was eine schnelle Montage und Demontage in verschiedenen Umgebungen erleichtert.

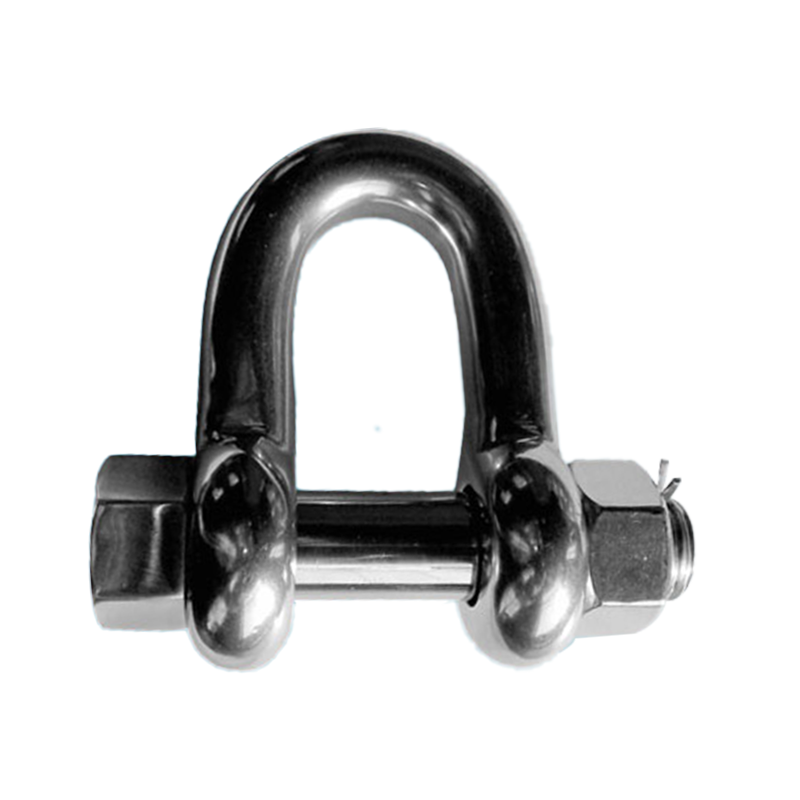

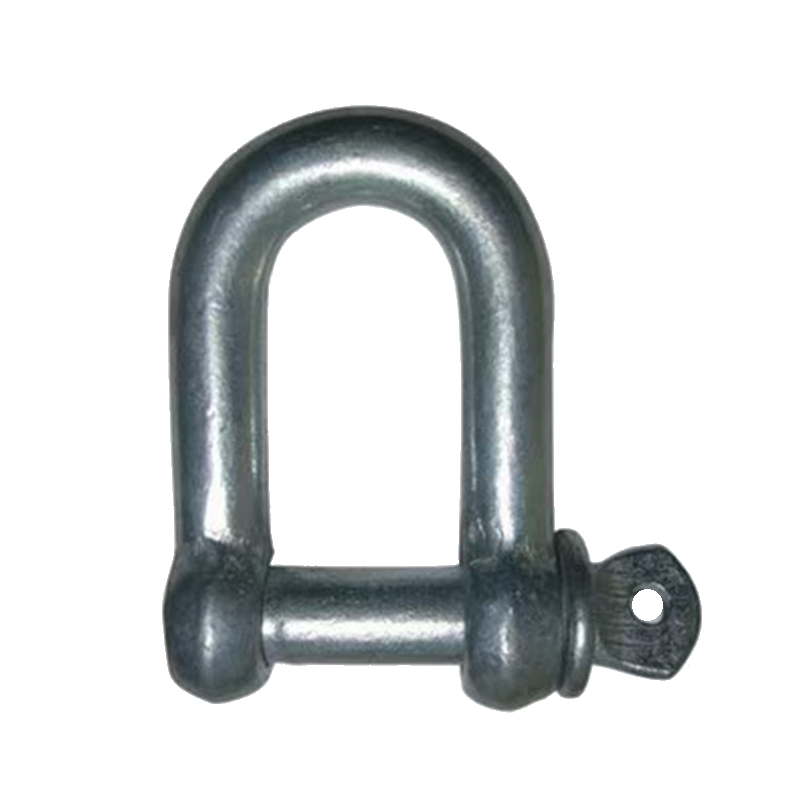

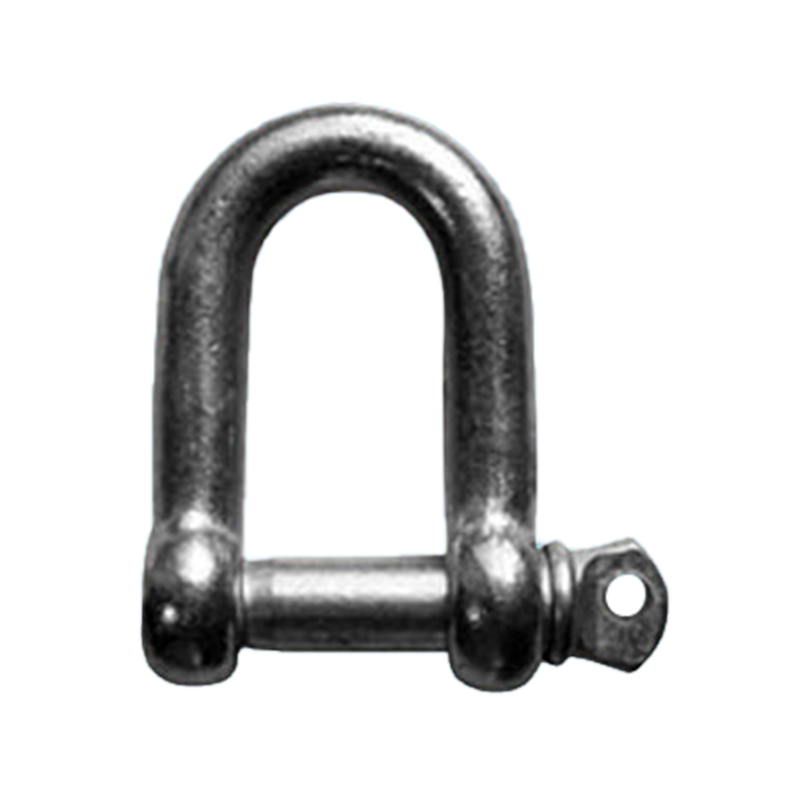

D-Schäkel
Der D-förmige Bügel ähnelt dem Buchstaben „D“ mit zwei langen, geraden Seiten und einer gebogenen Oberseite. Die Last konzentriert sich auf die Längsseite. Es eignet sich für Hebe- und Zugvorgänge mit unidirektionalen Lasten und verringert das Risiko einer seitlichen Verformung des Schäkelkörpers. D-förmige Schäkel werden typischerweise zum Verbinden von Kettengliedern oder Einzeldrahtseilen verwendet und eignen sich besonders gut für Schiffshebevorgänge, bei denen stabile Lasten erforderlich sind.

Anschraubbarer Schäkel
Ein anschraubbarer Schäkel besteht aus einer Schraube, einer Mutter und einem Splint in einem herkömmlichen Schnapp-Design und verhindert wirksam, dass sich der Bolzen durch Vibrationen oder Stöße während des Betriebs löst. Dieses Design bietet eine hervorragende Verbindungsstabilität bei Langzeit-Offshore-Einsätzen, die Belastungen und häufigen Vibrationen ausgesetzt sind. Es wird häufig zum langfristigen Festmachen von Schiffen, zum Verankern von Systemen und zum Sichern von Verbindungen an Offshore-Plattformgeräten verwendet, wodurch die Notwendigkeit häufiger Inspektionen und Nachziehen verringert wird.

Sicherheitsverschluss-Schäkel
Der Sicherheitsbügel nutzt eine Kombination aus einem Riegel und einem Sicherungsring oder Federclip und sorgt so für eine sichere Verbindung und ermöglicht gleichzeitig ein schnelles und einfaches Entfernen. Es wird häufig bei Vorgängen eingesetzt, die häufige Verbindungswechsel oder Montage- und Demontagevorgänge erfordern, wie z. B. beim Be- und Entladen von Docks, beim Betrieb von Fischereifahrzeugen und beim vorübergehenden Heben. Der Vorteil des Safety-Lock-Schäkels liegt in seiner einfachen Bedienung, die eine schnelle Montage und Demontage auch mit Handschuhen oder bei Nässe ermöglicht.

Drehschäkel
Der Wirbelschäkel verfügt über ein schwenkbares Verbindungsende, das ein Verheddern des Drahtseils oder der Kette während des Betriebs verhindert. Dieser Schäkel eignet sich für Anwendungen, bei denen die Ansammlung von Torsionskräften verhindert werden muss, z. B. beim Schleppen, Heben großer Komponenten oder beim Ausbringen und Einholen von Fanggeräten. Beim Betrieb an Schiffsdecks können rotierende Schäkel die durch Verdrehungen in der Takelage verursachte Spannungskonzentration reduzieren und so die Lebensdauer der Takelage verlängern.

Die Rolle von Schiffsschäkeln beim Heben und Heben
Beim Heben und Heben von Schiffen sind Schäkel für die Verbindung von Haken, Schlingen und der zu hebenden Last von entscheidender Bedeutung. Sie müssen kombinierten vertikalen und horizontalen Belastungen standhalten und eine stabile und sichere Verbindung während des Hebevorgangs gewährleisten. Die Auswahl des geeigneten Schäkeltyps und dessen Verwendung entsprechend seiner Nennlast sind entscheidend für die Vermeidung von Hebeunfällen. Bei Schiffen mit häufigen Hebevorgängen sollte die geeignete Schäkelstruktur entsprechend der Last und der Richtung des Hebens ausgewählt werden, um Ermüdungsschäden an Schäkel und Takelage zu minimieren.

Die Rolle von Marine-Rigging-Schäkeln beim Festmachen und Ankern
Beim Festmachen und Ankern werden Schäkel zum Verbinden von Kabeln, Ankerketten, Festmacherringen und anderen Komponenten verwendet. Ihre Hauptfunktion besteht darin, eine sichere Verbindung herzustellen und den Zugkräften standzuhalten, die durch Wind, Wellen und Strömungen des Schiffes entstehen. Da die Richtung und Größe der Festmacherkräfte je nach Seebedingungen variieren können, werden üblicherweise bügelförmige Schäkel verwendet, die multidirektionale Kräfte aufnehmen können. Verschraubte Schäkel werden häufig zum Langzeitverankern oder zur Tiefseeverankerung verwendet, um den Lockerungswiderstand und die Haltbarkeit zu verbessern.

Die Rolle von Marine-Rigging-Schäkeln bei Abschleppvorgängen
Zu den Abschlepparbeiten gehören das Abschleppen von Schleppern, Bergungsarbeiten und Bojenbewegungen. Schäkel verbinden Schleppleinen, Drahtseile und gezogene Gegenstände. Bei Schleppvorgängen kommt es zu erheblichen Kraftschwankungen, insbesondere bei Wellenbewegungen, bei denen vorübergehende Aufprallkräfte die statischen Belastungen übersteigen können. Daher erfordern Schäkel einen hohen Sicherheitsfaktor und eine gute Schlagfestigkeit. Rotierende Schäkel spielen eine entscheidende Rolle bei der Vermeidung von Knicken der Schleppleine.

Die Rolle von Marine-Rigging-Schäkeln bei der Installation von Offshore-Geräten
Bei der Installation von Offshore-Plattformen, schwimmenden Produktions-, Lager- und Entladeschiffen (FPSO) und Offshore-Windkraftanlagen dienen Schäkel als temporäre Verbindungselemente zum Heben, Positionieren und Sichern. Aufgrund der großen Größe und des Gewichts dieser Geräte sind die Tragfähigkeit, Korrosionsbeständigkeit und Bedienbarkeit der Schäkel besonders wichtig. Während der Installation wirkt sich die Zuverlässigkeit der Schäkel direkt auf die Positionierungsgenauigkeit und Effizienz der Ausrüstung aus.

Wartungs- und Sicherheitsvorkehrungen
Schäkel für Schiffsausrüstung sollten während des Gebrauchs vor Überlastung, Stoßbelastung und anhaltenden Schrägkräften geschützt werden. Die täglichen Inspektionen sollten sich auf den Schäkelkörper und den Bolzen auf Verschleiß, Verformung, Risse und Korrosion konzentrieren und bei Problemen umgehend ausgetauscht werden. Schäkel, die längere Zeit der Meeresumgebung ausgesetzt sind, sollten regelmäßig gereinigt, gegen Rost behandelt und bei Bedarf geschmiert oder mit Fett oder einer Schutzschicht beschichtet werden. Um die Sicherheit bei der Verwendung zu gewährleisten, sollten die vom Hersteller angegebene Nennarbeitslast (WLL) und der Sicherheitsfaktor eingehalten werden.
